Werkvoorbereiding
Stuklijsten & Digitale werkvoorbereiding
Tekst
M staat voor Maak/Manufacture:
- Centrale stuklijsten met maakdelen en koopdelen
- Werkvoorbereiding vertaalt tekeningen + order naar mBOM
- Bewerkingsplannen toegevoegd voor een voorspelbaar productie proces
Met filteren en nesing kunnen plaatwerk-onderdelen eenvoudig worden gefilterd op afmetingen en materiaal. op basis hiervan wordt automatisch een nesting berekend die inzicht geeft in het minimale aantal benodigde platen en een optimaal besteladvies.
Met Batch Publish worden tekeningen vanuit het 3D-model automatisch omgezet naar complete digitale en fysieke tekeningen pakketten. In een actie worden alle relevante exportbestanden gegenereerd, gesorteerd en gekoppeld, zodat werkplaats en leveranciers altijd beschikken over de juiste en actuele documentatie.
De stempelfunctionaliteit plaatst automatisch aantallen en ordergegevens op tekeningen. Ook bij samengestelde producten worden de juiste set-aantallen berekend, zodat productie altijd beschikt over correcte en consistente informatie.
Met Maak- & Koopdelen worden onderdelen binnen een productstructuur duidelijk gescheiden in te maken en in te kopen onderdelen. Door deze splitsing ontstaat overzicht in productie en inkoop en kan informatie gericht worden gefilterd. Dit zorgt voor duidelijke werkvoorbereiding, betere afstemming met leveranciers en een gestructureerde aanpak van het productieproces.

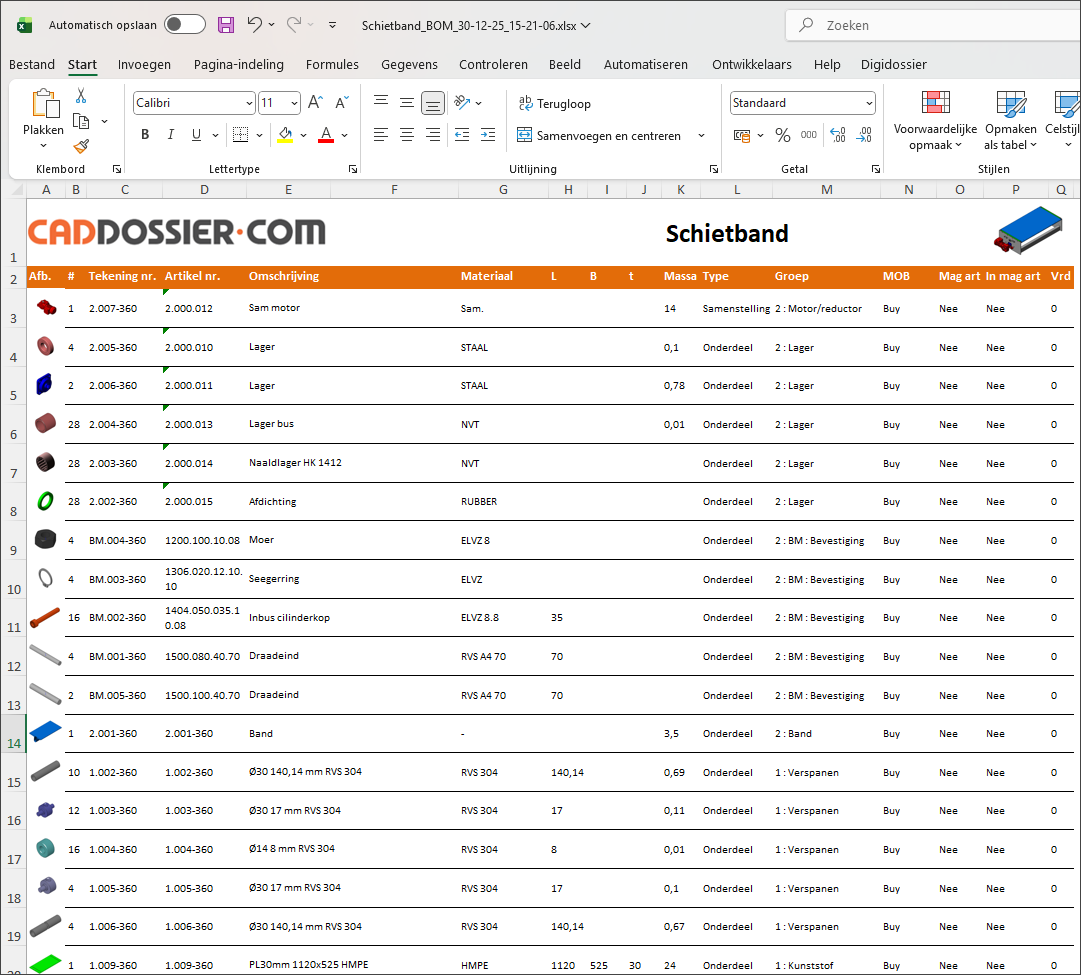

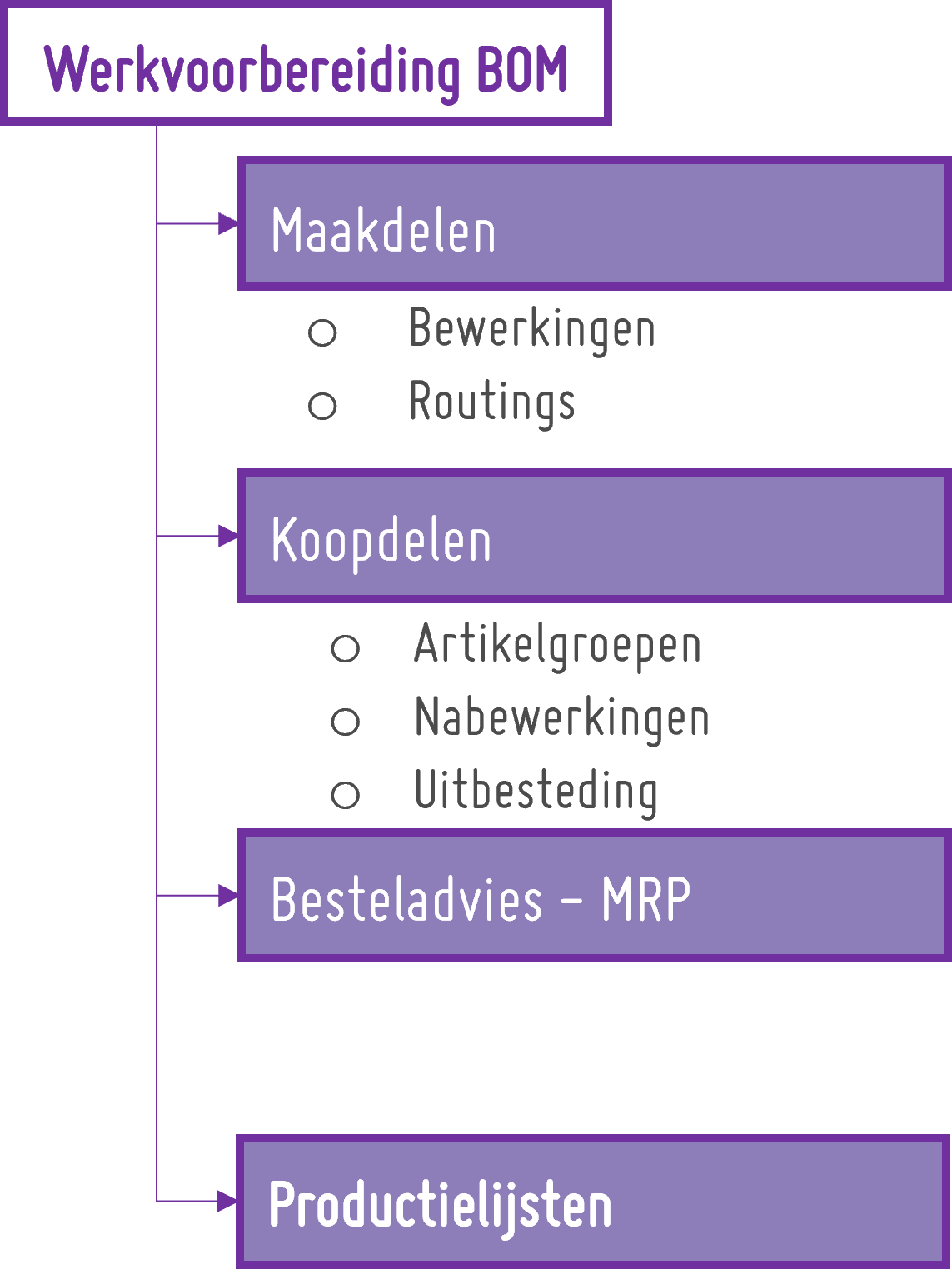

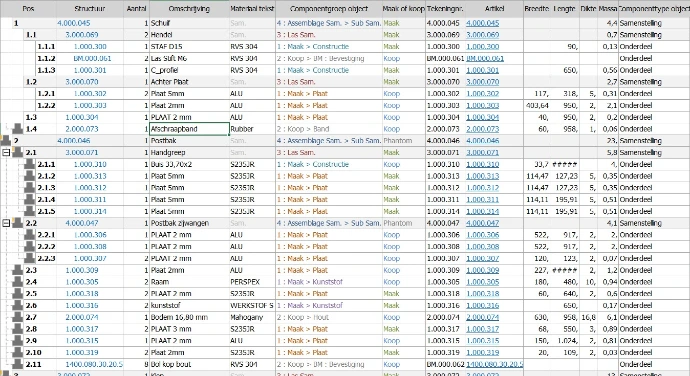

Digitale mBOM
Door de mBom systematisch te groeperen leggen we de basis voor de werkvoorbereiding:

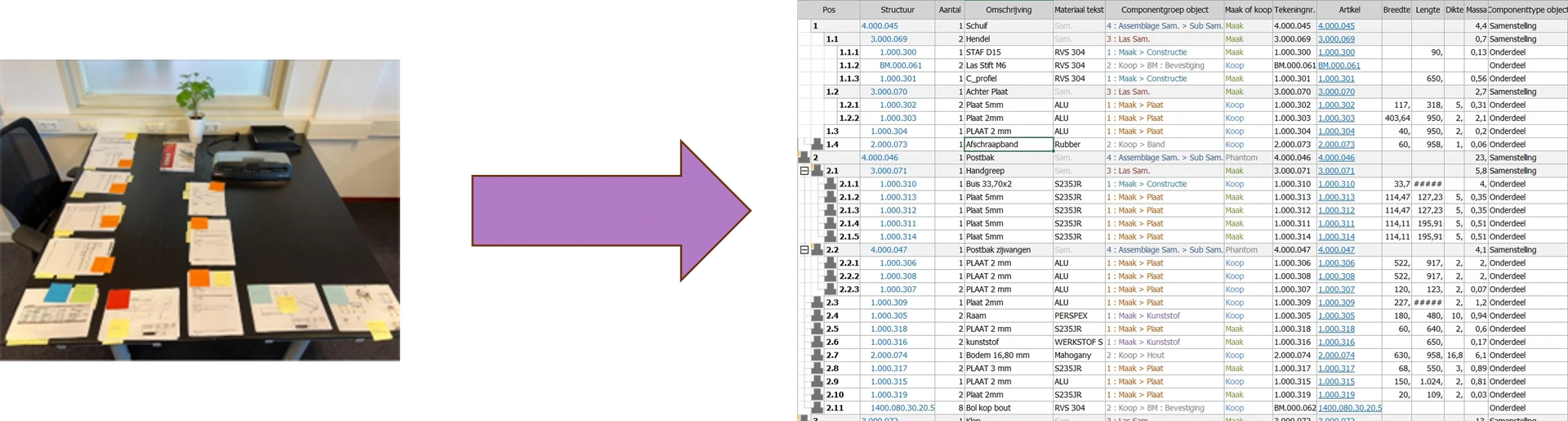

De digitale stuklijst is de moderne variant van die oude stapeltjes tekeningen.
Alles wat je nodig hebt om het productieproces te begrijpen, plannen en aansturen wordt
vastgelegd zich in de digitale werkvoorbereidingsstuiklijst genaamd de mBom.

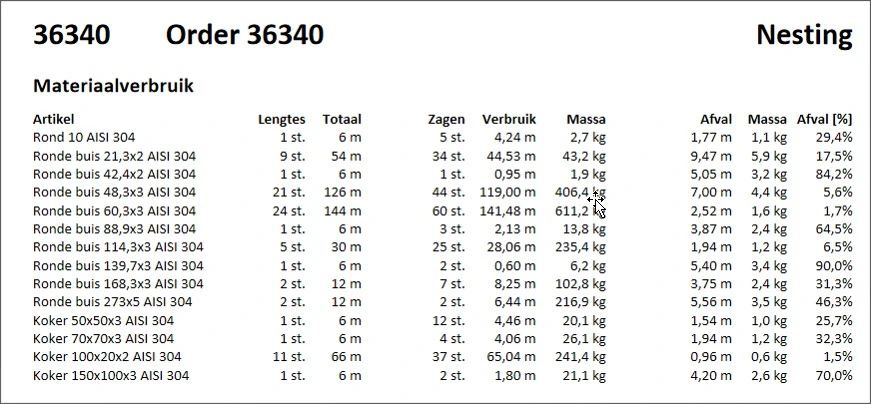

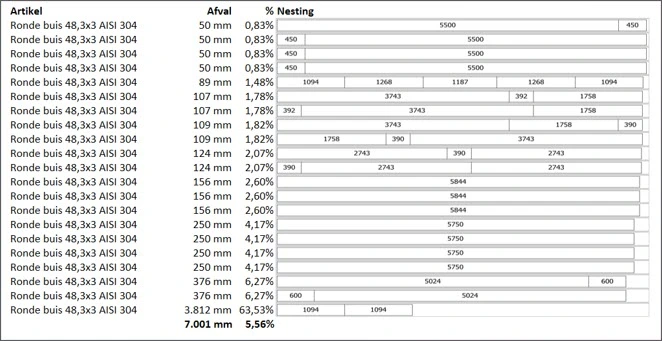

Filteren & Nesten i.o.
Omdat de mBom digitaal is kunnen we snel filteren, bijv. op plaatwerk:
Doordat de stuklijst digitaal geworden is en onderdeel van Digidossier, ontstaan er kansen, bijvoorbeeld het automatisch generen van besteladviezen
Wanneer de uitslagafmetingen bekend zijn, kan automatisch een besteladvies voor nesting gegenereerd worden
Deze nesting is niet bedoeld voor het snijproces, maar berekent het minimale aantal platen voor de totale mBOM: Het besteladvies

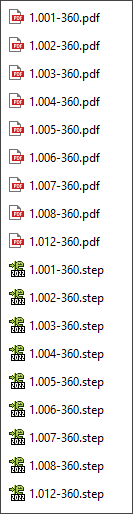

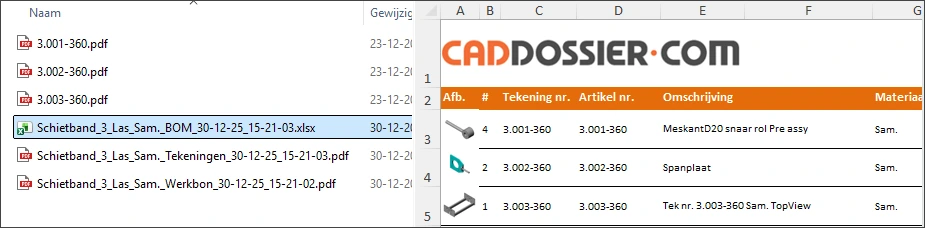

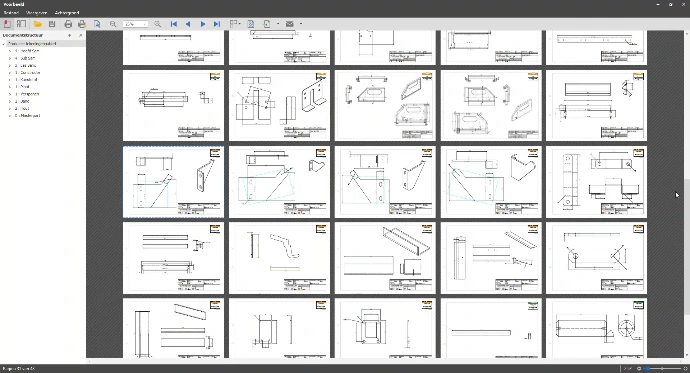

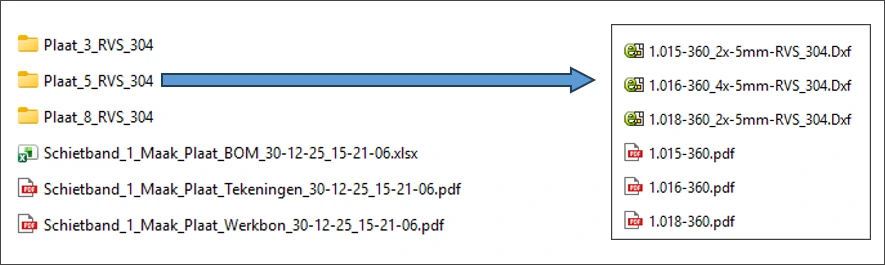

Batch Publish Documents
De Batch Publish functie zet drawings van het 3D model om in verschillende fysieke en digitale tekening-pakketten t.b.v. de WVB en werkplaats.
Voordelen:
Ondersteunt sorteringen per type onderdeel (bijvoorbeeld alleen plaatwerk of alleen draaiwerk).
Ideaal voor productie aansturing, werklijsten, bestellijsten & communicatie met leveranciers
Bespaart uren per projecten en voorkomt fouten

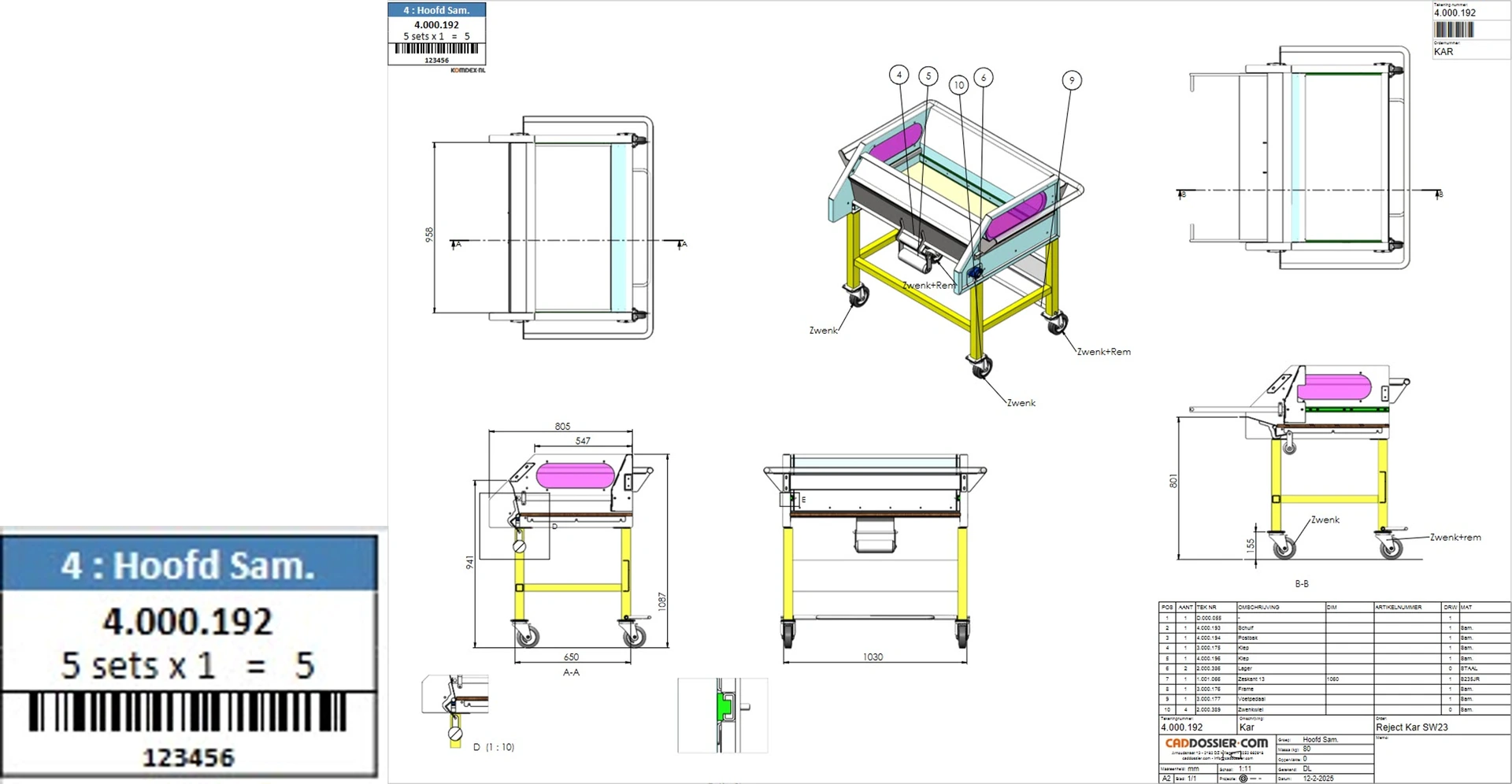

Stempelen
Automatisch stempelen van productieaantallen, ordernummer en optioneel een barcode voor urenregistratie.
Vervangt de klassieke inkt stempel: snel, digitaal en foutloos.
Set-aantallen automatisch:
Caddossier berekent zelf de juiste aantallen bij samengestelde producten.
Voorbeeld: 5 karren → 10 C-profielen (5 × 2 × 1).
Veilig werken met aantallen:
Instelbaar wanneer aantallen worden gestempeld:
- Alleen bij actuele orders
- Of nooit (als ERP werkbonnen levert)
Voorkomt verwarring bij herhaalorders.

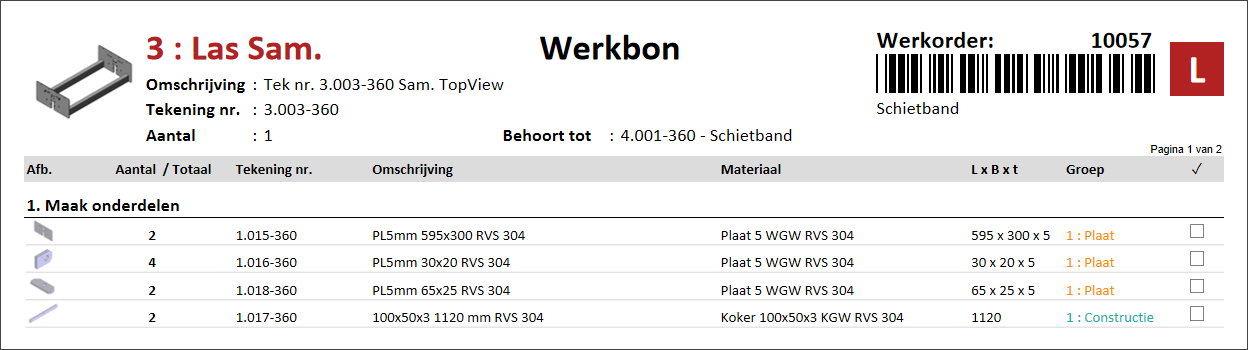

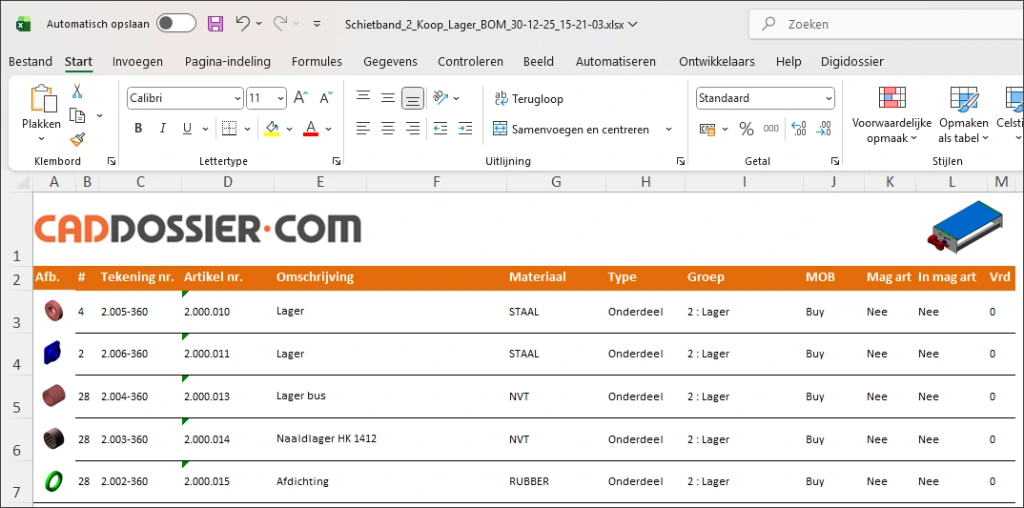

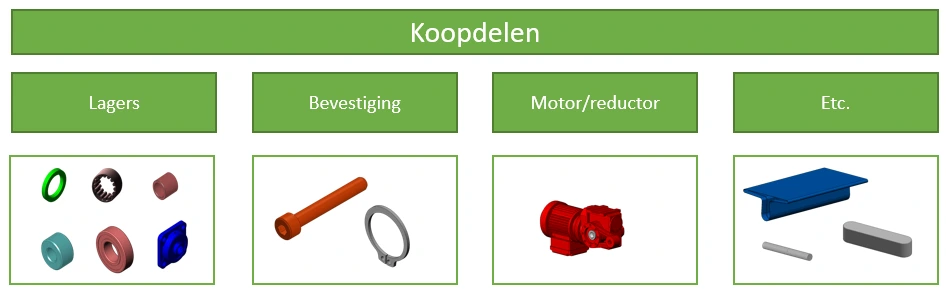

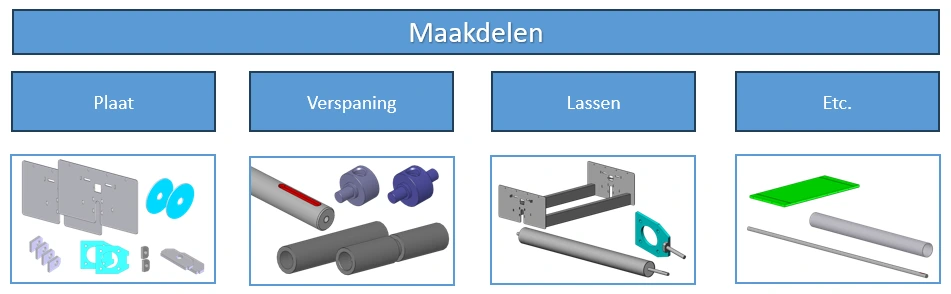

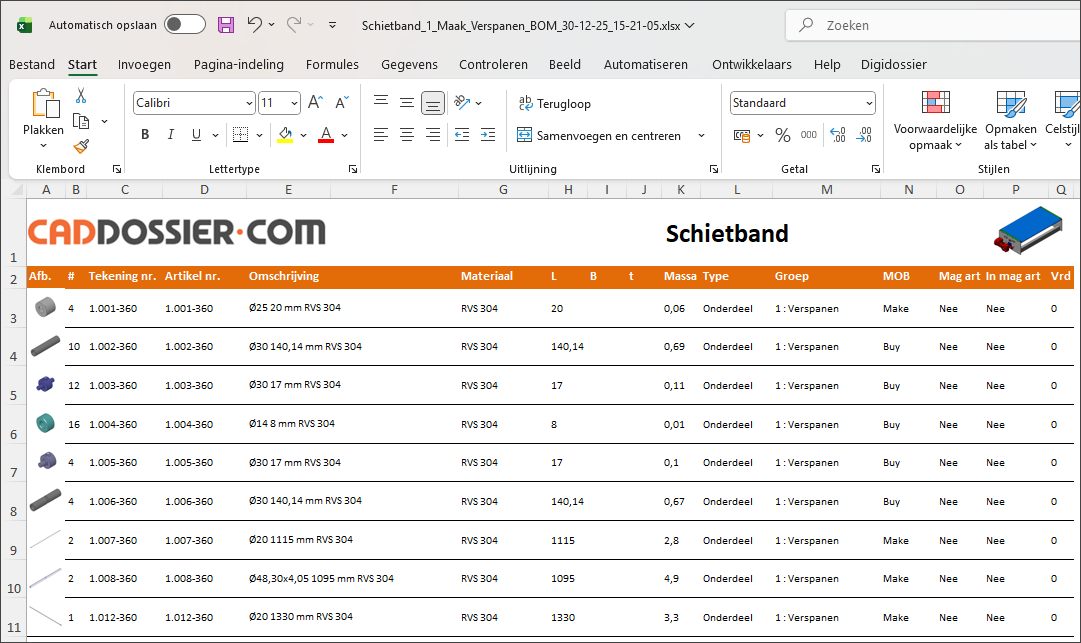

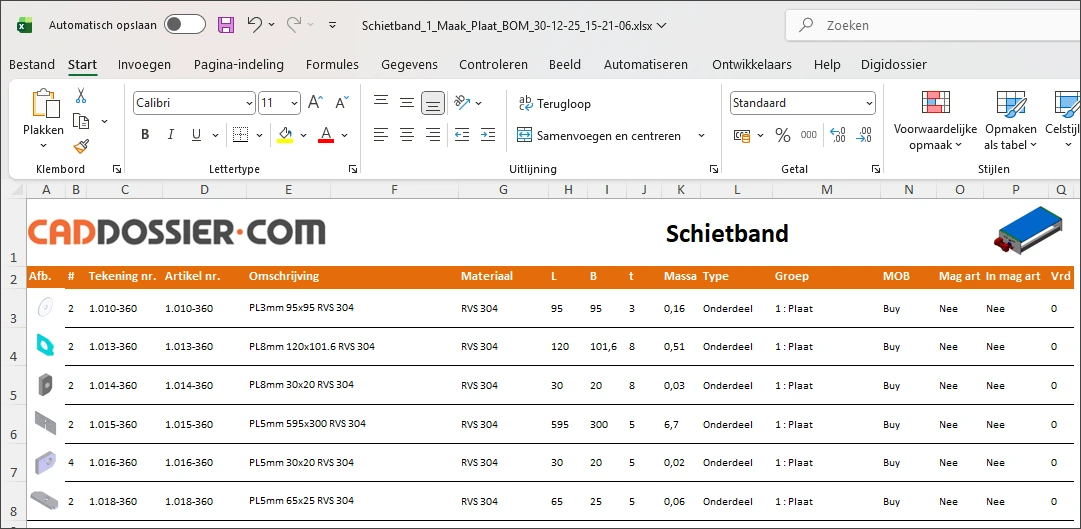

Maak- & Koopdelen

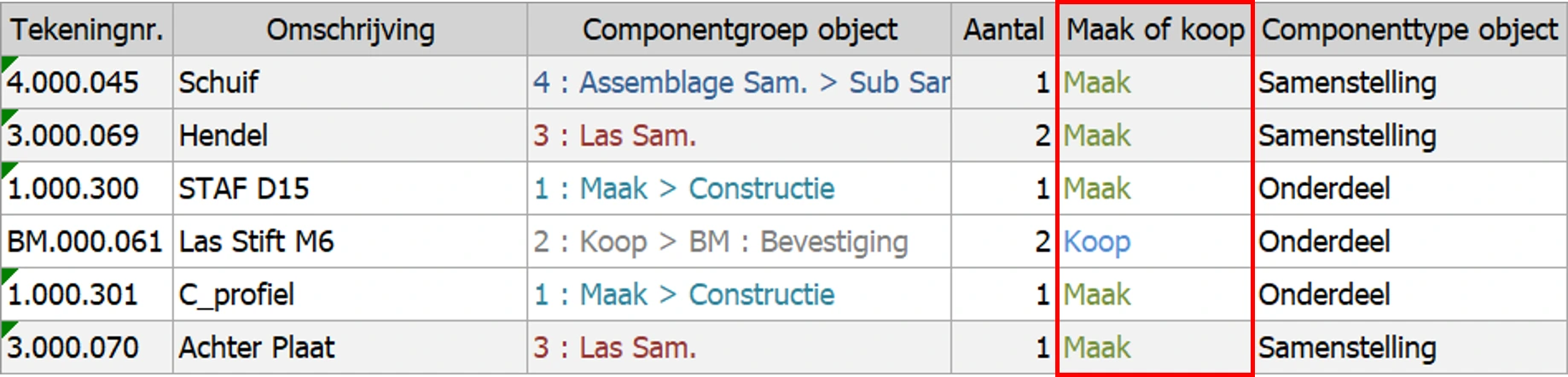

De mBom is voorzien van Maak- & Koopdelen kolom

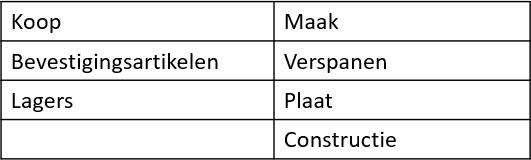

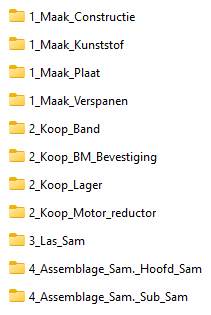

Door de Maak- en koopdelen verder uit te splitsen, maken we als het ware de klassieke stapeltjes:
